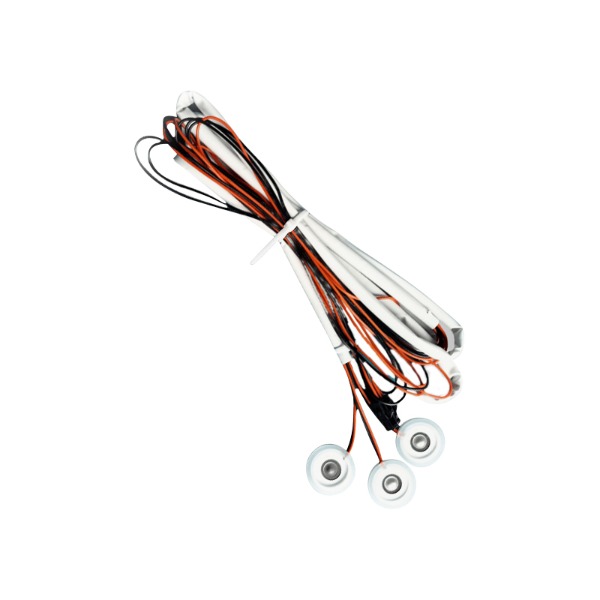

Gach rud a theastaíonn uait a bheith ar eolas agat maidir le Dioscaí Ceirmeacha piezoelectric Leighis

Diosca ceirmeacha piezoelectric leighis s ní mór comhéifeacht cúplála leictrimheicniúla tiús-mód (kt) os cionn 0.48 agus impedance fuaimiúil faoi bhun 35 MRayl a bhaint amach chun a bheith oiriúnach le haghaidh íomháithe diagnóiseacha nó ultrafhuaime teiripeach. Gan na paraiméadair seo, ní féidir leis an diosca an taifeach riachtanach nó treá fíocháin shábháilte a tháirgeadh.

Murab ionann agus piezoceramics tionsclaíoch nó grád tomhaltóra, is sainairíonna iad dioscaí de ghrád leighis ná caillteanas tréleictreach rialaithe go docht (tan δ < 0.02) agus teocht Curie os cionn 300 ° C chun cobhsaíocht a chinntiú le linn steiriliú agus oibriú fada.

Airíonna Ábhar Criticiúla le haghaidh Feidhmchláir Leighis

De ghnáth déantar dioscaí ceirmeacha piezoelectric leighis ó chomhdhéanaimh modhnaithe titanáit siorcónáit luaidhe (PZT). Léiríonn an tábla thíos raonta maoine riachtanacha le haghaidh úsáidí leighis coitianta mar íomháú ultrafhuaime, HIFU (ultrafhuaime dírithe ar ard-déine), agus braiteoirí sreafa.

• Tairiseach luchta písileictreach (d33): 400–600 pC/N – cinntíonn sé díláithriú leordhóthanach le haghaidh excitation ísealvoltais.
• Ceadacht choibhneasta (εr): 1200–1800 ag 1 kHz – meaitseálann sé impedance leictreach le ciorcaid tiománaithe leighis.
• Fachtóir cáilíochta meicniúil (Qm): 60–150 – cothromaíonn sé íogaireacht (Qm íseal) vs aschur cumhachta (Qm ard) le haghaidh íomháithe nó teiripe.
• Dlús (ρ): 7.5–7.8 g/cm³ – cuireann sé isteach ar mheaitseáil fhuaimiúil le fíochán daonna.

Mar shampla, teastaíonn diosca a úsáidtear i taiscéalaí ultrafhuaime cairdiach kt > 0.5 agus éagsúlacht tiús níos lú ná ±2 μm trasna trastomhas an diosca chun saobhadh céime agus déantáin a sheachaint.

Cóimheas Trastomhas-go-Tiús & Roghnú Minicíocht Athshondach

Tá minicíocht oibriúcháin diosca piezoelectric leighis comhréireach go contrártha lena thiús. I gcás diosca caighdeánach gathaigh, an minicíocht tiús-mód bunúsach f_t (i MHz) ≈ N_t / tiús (mm) , áit arb é N_t an tairiseach minicíochta (go hiondúil 1900–2100 Hz·m le haghaidh ábhar den chineál PZT-5A).

Bannaí minicíochta leighis coitianta agus toisí diosca comhfhreagracha:

• 2–5 MHz (íomháú bhoilg & cnáimhseach): tiús 0.4-1.0 mm, trastomhas de ghnáth 10-25 mm.
• 7.5–10 MHz (páirteanna soithíoch & beaga): tiús 0.2-0.28 mm, trastomhas 6-12 mm.
• 15–20 MHz (íomháú oftalmacha & craicinn): tiús 0.1-0.13 mm, trastomhas 3-6 mm.

Mar thoradh ar chóimheas mícheart a roghnú tá modhanna spíonta. Ba chóir diosca de ghrád leighis modhanna cliathánach a shochtadh le cóimheas minicíochta gath-go-tiús < 0.7 chun cur isteach ar athshondas an tiús phríomhúil a sheachaint.

Comhtháthú Sraitheanna Meaitseála Fuaime & Tacaíochta

Tá impedance fuaimiúil de ~34 MRayl ag an diosca ceirmeach lom, agus is é ~1.5 MRayl fíochán bog daonna. Gan sraitheanna a mheaitseáil, léirítear os cionn 88% d’fhuinneamh ultrafhuaime ag an gcomhéadan diosca-fíochán, rud a fhágann nach bhfuil an gléas éifeachtach.

Dá bhrí sin, ní úsáidtear diosca piezoelectric leighis ina n-aonar riamh. Éilíonn sé:

• Sraith amháin nó dhó meaitseála (gach ceann acu le impedance idirmheánach, m.sh., 9–12 MRayl) chun éifeachtacht tarchurtha a mhéadú go dtí os cionn 80%.
• Ciseal tacaithe ard-laghdaithe (impedance fuaimiúil 15–25 MRayl, tanúchán > 20 dB/cm/MHz) chun radaíocht chúl a mhaolú agus fad bíge a ghiorrú.

Mar shampla, trí chiseal meaitseála amháin a chur leis le tiús λ/4 ag minicíocht an ionaid feabhsaíonn sé bandaleithead ó 45% go 72% , réiteach íomhá a mhéadú go díreach.

Polaitíocht Leictreach & Cobhsaíocht Feidhmíochta faoi Choinníollacha Leighis

Níl dioscaí ceirmeacha mar-mhonaraithe fós piezoelectric go dtí go poled. Teastaíonn voltas polála 2–4 ​​kV/mm ag dioscaí grád leighis ag 100–150°C ar feadh 15–30 nóiméad chun ailíniú fearainn a bhaint amach. Mar thoradh ar vótaíocht neamhiomlán i d33 laghdaithe níos mó ná 30% agus freagra minicíochta éagobhsaí.

Tar éis polladh, téann dioscaí faoi aosú teirmeach agus cobhsú. I measc na gcritéar glactha leighis tá:

• Sruth toilleas < 3% tar éis 500 uair ag 37 ° C (teocht an choirp) agus taise 90%.
• Friotaíocht inslithe > 10 GΩ ag 500 V DC chun sruthanna sceite i tóireadóirí teagmhála othar a chosc.
• Gan dípolarú faoi bhun 200°C le maireachtáil le steiriliú ocsaíd eitiléine nó uathchlábhaigh (121°C).

Caillteanas Tréleictreach & Giniúint Teasa i nDioscaí Teiripe

I gcás feidhmchláir leighis thonnta leanúnaigh nó ard-dleachta (m.sh., ultrafhuaime fisiteiripe, gearradh máinliachta), caithfidh an diosca teas a scaipeadh gan athshondas a aistriú. Is é an príomh-mhéadrach fachtóir caillteanais tréleictreach (tan δ) . Ag 1 MHz agus 20 V/mm, coinníonn dioscaí teiripe leighis tan δ < 0.015, rud a theorannú ardú teochta go < 15°C ag aschur fuaimiúil 1 W/cm².

Ghinfeadh diosca le tan δ de 0.03 (coitianta i dioscaí tionsclaíocha ar chostas íseal) dhá uair an teas, rud a fhágann go:

• Sruth minicíochta de 0.5–1.2% in aghaidh an ardú 10°C , is cúis le dífhabhtú ó na leictreonaic tiomána.
• Éagothroime leathnaithe teirmeach le sraitheanna nascáil, rud a fhágann dílamination tar éis < 50 timthriallta cóireála.

Mar sin, sonraíonn dioscaí teiripe leighis uastreoluas creathadh < 0.5 m/s RMS agus áiríonn siad braiteoirí teochta comhtháite sa chomhthionól taiscéalaithe.

Riachtanais Bith-chomhoiriúnachta & Inchamhlaithe

Níl an diosca amh ceirmeach féin bith-chomhoiriúnach mar gheall ar ábhar luaidhe (tá 60-70% luaidhe de réir meáchain ag PZT tipiciúil). Mar sin, tá sainordú ag caighdeáin rialála leighis (IEC 60601-2-37, treoir FDA). Ní mór an diosca a bheith séalaithe go heirméiteach nó brataithe le pariléin-C (tiús 5–15 μm) nó eapocsa de ghrád leighis.

Áirítear le bailíochtú ionchochlaithe:

• Tástáil cíteatocsaineachta ISO 10993-5: gan aon lysis cille timpeall an diosca iata.
• Anailís luaidhe inléite: < 0.1 µg/cm²/lá i sreabhán coirp insamhladh.

Gan imfhálú ceart, is féidir go sárófar costais deimhniúcháin an tsoithigh fiú má chlistear ar diosca amháin $10,000 in aghaidh na heachtra (comhdú agus tástáil rialála).

Tástáil Feidhmíochta Roimh Chomhtháthú Leighis

Ní mór do gach baisc de dhioscaí piezoelectric leighis tástálacha caighdeánacha leictreacha agus fuaimiúla a rith. Glac le/diúltaigh critéir atá bunaithe ar IEEE 176-1987 agus IEC 60483:

• Méid bacainn ag an athshondas: ±10% den luach ainmniúil.
• Uillinn chéim agus athshondas: > 85° (mód íon).
• Caoinfhulaingt toilleas: ±5% ag 1 kHz, 25°C.
• Athrú tiús: ≤ ±3 μm trasna dhromchla an diosca le haghaidh eagair.

Is féidir diosca a théann thar na teorainneacha seo a chomhtháthú go díreach isteach i dtrasduchtóir ultrafhuaime leighis nó in applicator teiripe gan tiúnadh breise a dhéanamh, rud a shábhálann 15-20 uair an chloig de chalabrú innealtóireachta in aghaidh an taiscéalaí.
